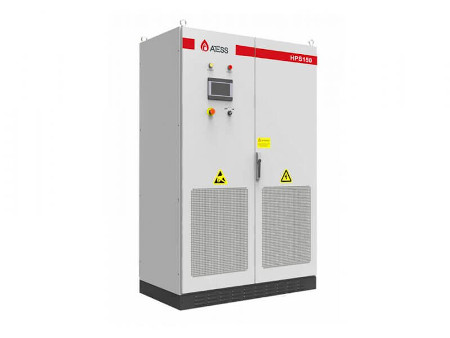

TG-العاكس 003 أتيس110kVA 100kW ثلاث مراحل الهجين ذكي العاكس

العاكس الهجين الكل في واحد
دعم جميع توصيلات البطارية والحمل والشبكة والطاقة الشمسية
تصميم قابل للتطوير
ضاعف السعة عن طريق توصيل وحدتين على التوازي
نقل سلس بين على شبكة / خارج الشبكة
وضع التشغيل القابل للبرمجة
شاشة LCD تعمل باللمس
مصدر طاقة غير منقطع مضمون
إخراج الاتصال الجاف
يدعم جهاز التحكم عن بعد الخاص بـ DG

الوصف

تم تصميم العاكس الهجين ثلاثي الأطوار من سلسلة Atess HPS ذات السعة الكبيرة والمتكاملة ، والذي يدعم ما يصل إلى 300 كيلو واط من قدرة النظام الشمسي ، لتطبيقات النظام التجارية.

تدعم سلسلة العاكس الهجين Atess HPS ما يصل إلى وحدتين على التوازي وتوفر الحل الأمثل لأي عمل. كما أنه يدعم الوحدة الثالثة كعاكس زائد.

خرج التيار المتردد (التوصيلات الرئيسية متصلة)

طاقة الخرج المقدرة 100 كيلو واط
الأعلى. انتاج الطاقة الظاهرة 110 كيلو فولت أمبير
الجهد الناتج المقدر 400 فولت
نطاق جهد الإخراج 360 فولت ~ 440 فولت
تيار الخرج المقدر 144 أ
تردد الإخراج 50/60 هرتز
نطاق تردد الإخراج 45 ~ 55 هرتز / 55 ~ 65 هرتز
عامل الطاقة القابل للتعديل 0.8 يؤدي إلى تأخير 0.8 ~
إجمالي التشوه التوافقي (THDi) أقل من 3٪
ثلاث مراحل اتصال رئيسية ، 3W + N + PE
دخل التيار الكهربائي 200 كيلو فولت أمبير

خرج التيار المتردد (مستقل عن الشبكة)

طاقة الخرج المقدرة 100 كيلو واط
الأعلى. انتاج الطاقة الظاهرة 110 كيلو فولت أمبير
الجهد الناتج المقدر 400 فولت
تيار الخرج المقدر 144 أ
تردد الإخراج 50/60 هرتز
أعلى الجهد. التشوه التوافقي (THDu) ≤ 2٪ خطي
قدرة التحميل الزائد 110٪ – 10 min، 120٪ -1 min

مدخلات التيار المباشر (البطارية واللوحة الشمسية)

الأعلى. جهد الدائرة الكهروضوئية المفتوحة 1000 فولت
الأعلى. الطاقة الكهروضوئية 150 كيلوواط
نطاق الجهد PV MPPT 480V ~ 800V
الأعلى. نطاق جهد البطارية عند طاقة الشحن 500 فولت ~ 600 فولت
نطاق جهد البطارية 352 فولت ~ 600 فولت
الأعلى. قوة الشحن 150 كيلو واط
الأعلى. قوة التفريغ 110 كيلو واط
الأعلى. تيار الشحن 300 أ
الأعلى. تيار التفريغ 313 أ

الملامح العامة

درجة حرارة التشغيل -25 درجة مئوية ~ + 55 درجة مئوية
رطوبة التشغيل 0 ~ 95٪ RH ، دون تكاثف
الأعلى. ارتفاع التشغيل 6000 م (فقدان الطاقة أكثر من 3000 م)
طريقة التبريد تبريد الهواء المضغوط
درجة الحماية IP20
استهلاك الطاقة في وضع الاستعداد <30 وات
انبعاث الضوضاء <65 ديسيبل (أ) / عند 1 متر
الأبعاد: ١٢٠٠ × ١٩٠٠ × ٨٠٠ ملم
الوزن 948 كجم

ميزات أخرى

محول داخلي نعم
لديه وظيفة صفر تصدير
النقل التلقائي على الشبكة / خارج الشبكة ، ≤ 10 مللي ثانية
معدل نطاق التيار الكهربائي 300 أمبير / 4 فولت
شاشة تعمل باللمس
اتصال RS485 / CAN

الشهادات والمعايير

CE ، MEA ، PEA
EN 61000-6-4: 2007 + A1: 2011
EN61000-6-2: 2005 ، EN62109-1: 2010
EN62109-2: 2011 ، EN 50549-1: 2019

معادلة تقدير جهد البطارية

Vmin = 352 x Vn / V1 V1: جهد قطع تفريغ خلية البطارية.
VMax = (Vmpp – 100) * Vn / V2 V2: جهد شحن سريع لخلية البطارية.
VMax: <600VDC Vn: الجهد الاسمي لخلية البطارية.
