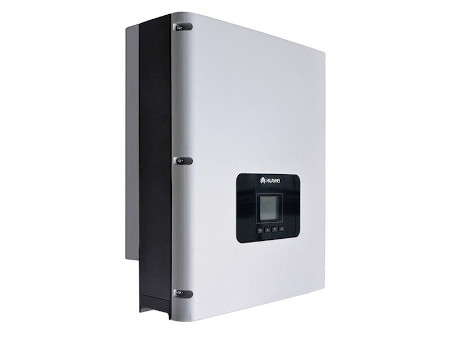

TG-العاكس 037 هواوي شمس2000 8kw 12kw ثلاث مراحل العاكس

محولات هواوي SUN2000 ثلاثية الطور ؛ يتم إنتاجه بشكل عام لتطبيقات الأسقف الشمسية التجارية ومزارع الطاقة الشمسية. توفر العواكس المصممة بأحدث التقنيات في مجال الخلايا الكهروضوئية أقصى قدر من الكفاءة وأقل فقدان للطاقة. تعمل بانسجام مع الألواح الشمسية المختلفة مع فئة الحماية العالية ونظام دعم الشبكة.

المواصفات الفنية

DC في SUN2000-8KTL SUN2000-12KTL
الأعلى. جهد الإدخال 1000 فولت
ماكس. لكل MPPT تيار الإدخال 18 أ
ماكس. لكل MPPT ماس كهربائى تيار 25 أ
ابتداء من الجهد 250 فولت
نطاق جهد التشغيل MPPT 200 فولت ~ 950 فولت
الفولطية المدخلة المقدرة 620 فولت
عدد الإدخالات 4
MPPT الكمية 2

مخرج التيار المتردد SUN2000-8KTL SUN2000-12KTL
قدرة الخرج المقدرة 8000 واط 12000 واط
الأعلى. القوة الظاهرة 8800 VA 13200 VA
الأعلى. الطاقة النشطة (cosφ = 1) 220 فولت / 230 فولت / 240 فولت
جهد الخرج الاسمي 220 فولت / 380 فولت ، 230 فولت / 400 فولت ، 3 واط + N + PE (ثلاث مراحل)
التردد الاسمي للوصلات الرئيسية 50 هرتز / 60 هرتز
تيار الخرج المقدر 12.2A / 380V – 11.6A / 400V 18.3A / 380V – 17.4A / 400V
الحد الأقصى لتيار الإخراج 13.4 أمبير 20 أمبير
عامل الطاقة القابل للتعديل 0.8 يؤدي إلى تأخير 0.8 ~
الأعلى. تشويه متناسق <3٪
معلومات عامة

الميزات العامة SUN2000-8KTL SUN2000-12KTL
الوزن (مع لوحة التركيب) 42 كجم
الأبعاد (العرض × الارتفاع × العمق) 520 × 610 × 266 ملم
فئة الحماية IP65
نطاق درجة حرارة التشغيل -25 درجة مئوية ~ +60 درجة مئوية
الرطوبة النسبية 0 ~ 100٪
الأعلى. ارتفاع العمل 3000 م
التبريد التبريد الطبيعي
شاشة عرض LCD رسومية
الاتصالات RS485 ، USB
طوبولوجيا Transformerless
موصل تيار مستمر أمفينول هيليوس H4
موصل التيار المتردد Amphenol C16 / 3

الحماية SUN2000-8KTL SUN2000-12KTL
وشملت قطع الاتصال الجانبية المدخلات
بما في ذلك حماية الجزر العكسي
يشمل حماية التيار المتردد الزائد
وشملت حماية القطب العكسي DC
وشملت مراقبة خطأ صفيف لوحة
وشملت الكشف عن مقاومة العزل DC
وحدة مراقبة التسرب الحالية متضمنة
وشملت الحماية من الصواعق DC
بما في ذلك الحماية من الصواعق AC

كفاءة SUN2000-8KTL SUN2000-12KTL
أقصى كفاءة 98.5٪
الكفاءة الأوروبية 98٪
